粉末高速钢PM-A23

STEEL PM23采用钢水雾化成高纯净微细钢粉再经过HIP(热等静压)成材，是一种不含钻的钢号，用来生产高性能的切割工具，冷作工具及冷轧的轧辊。

全国热线

0769-83137751

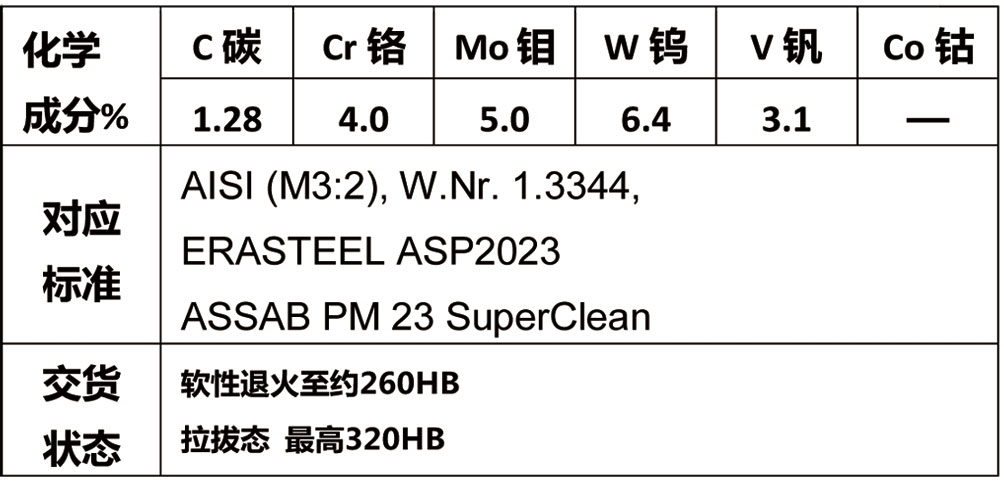

其他品牌名称： 法国ERASTEEL：ASP2023 瑞典一胜百ASSAB：ASPPM-23 奥地利百禄BOHLER：S790 日本日立HITACHI：HAP10

圆棒：Φ3mm--160mm；

板料：厚度6mm--200mm；

预硬精：厚度6mm--70mm；

STEEL PM23是一种铬钼-钨钒合金高速钢，其拥有更高的硬度和韧性，具有改进降低断裂或崩刃风险，其具有以下特性：

STEEL PM23凭借优良的综合性能，广泛应用在许多场合：
用于被加工中高碳钢、硬化钢板、钢带下料及成形，或模具失效于磨粒磨损及粘着磨损、及产生塑性变形；

用于制造齿轮切削工具、拉刀、丝锥、冷作工具、轧辊、搓牙板，冲压模具；

塑料成形机的零件：螺杆、料筒、喷嘴、注射头、单向抑反环形阀、制粒刀、粉碎刀等；

半导体IC模具，如：封装模、滑块等高性能模具；

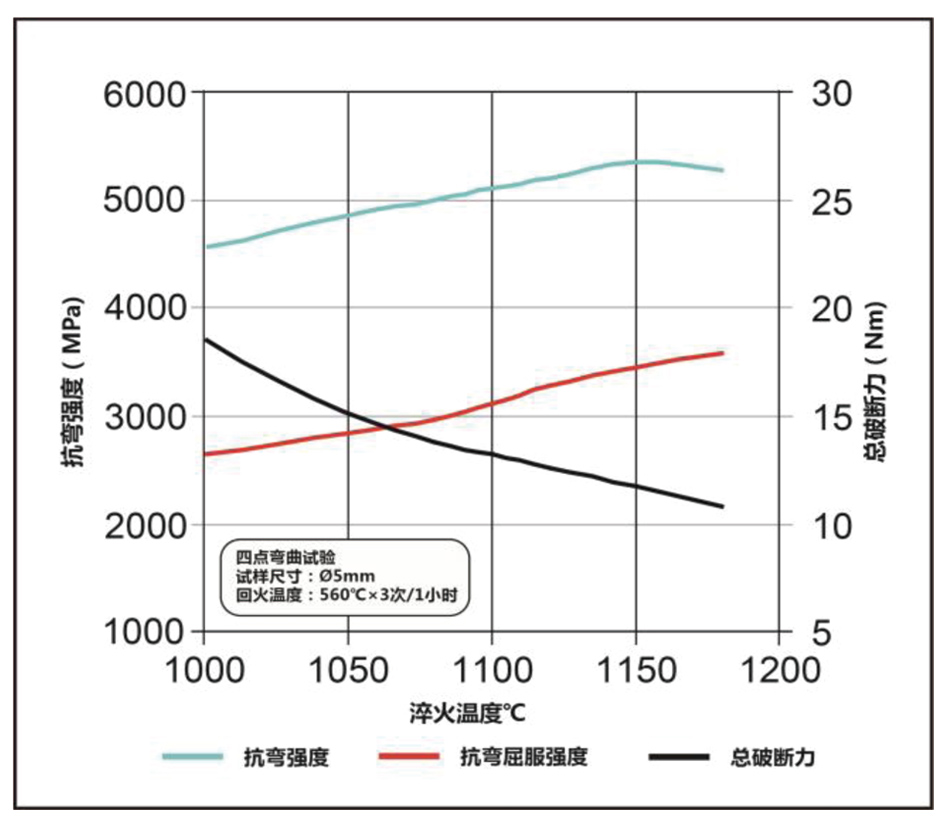

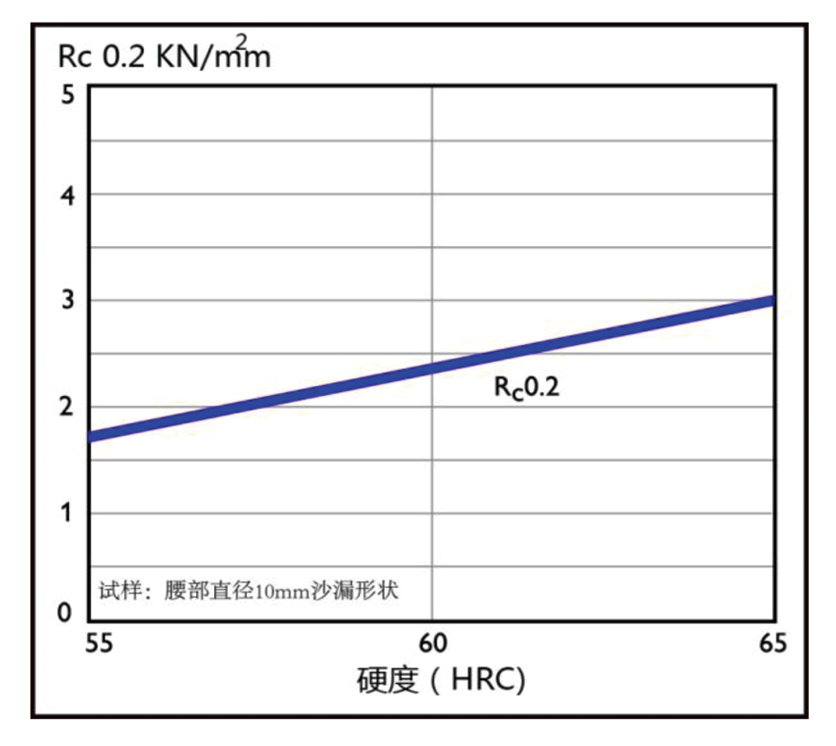

热处理

退火：在保护气体内软退火，于850-900°C的温度下软退火3小时，然后10°C~ 20°C/h缓冷到700°C ，随后空冷。

去应力：在600°C~ 700°C之间去应力约2小时，随后缓冷至500°C 。

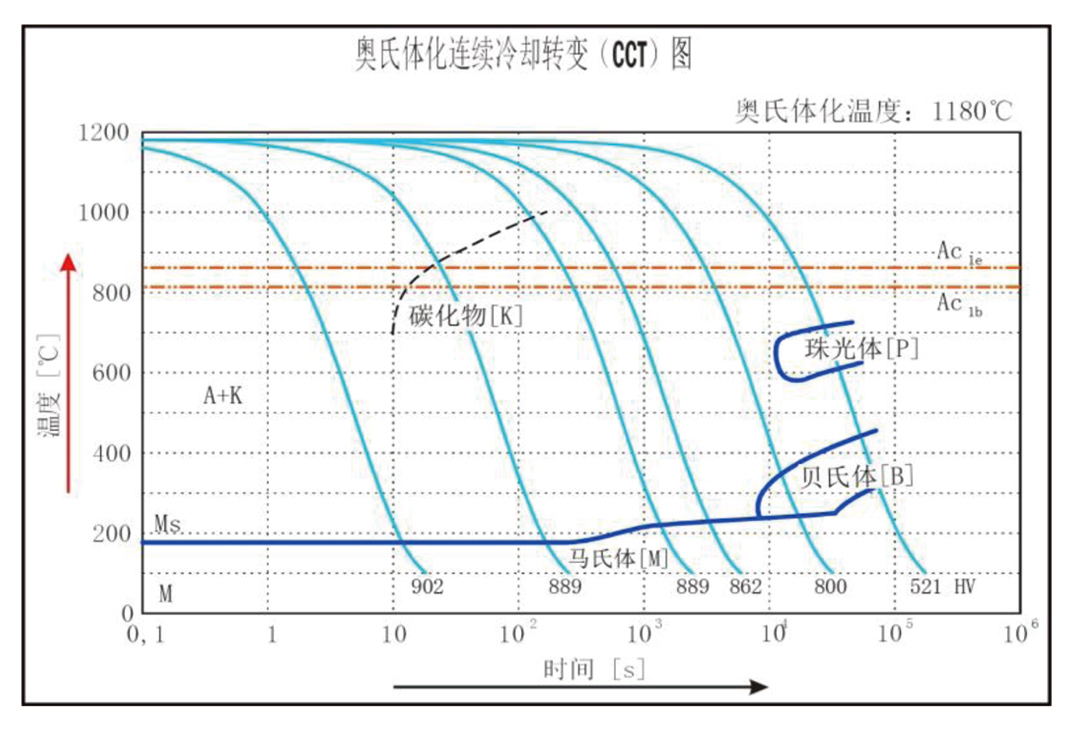

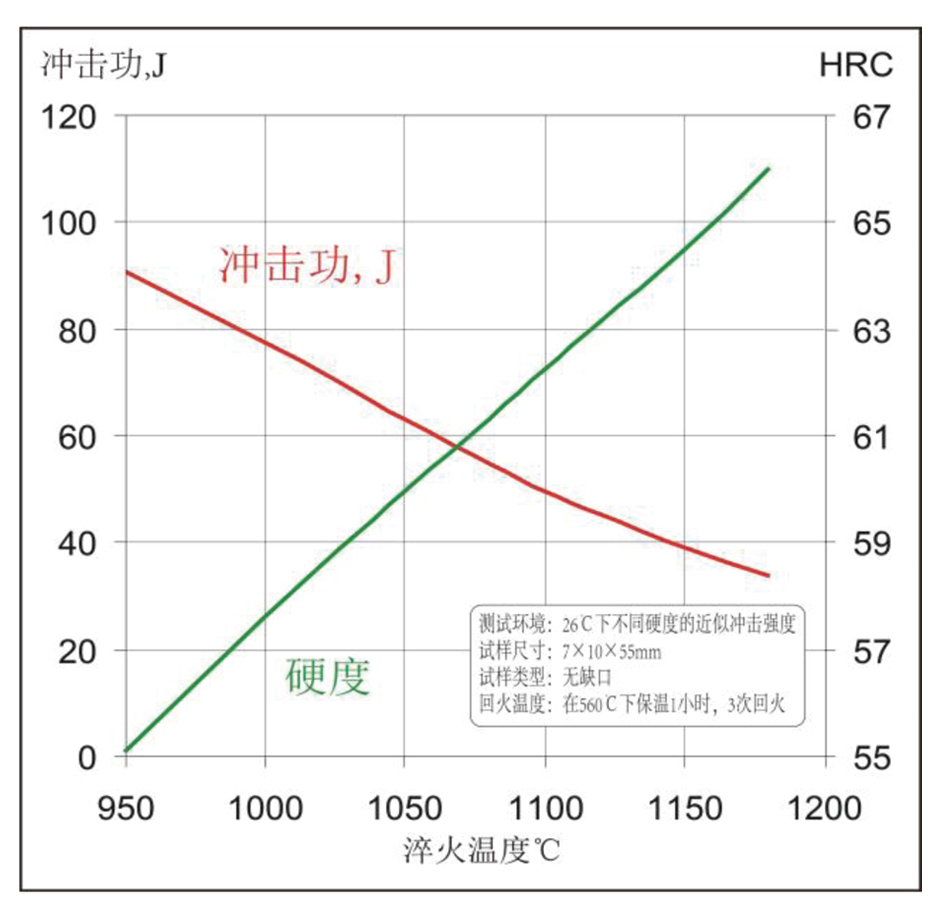

淬火：在保护气体内淬火，于450~-500°C与850~900°C下分2步预热在所需硬度适宜的温度下奥氏体化。淬火冷却介质(油/惰性气体)冷却至1100°C到800°C ，必须大于7°C/S冷却速度。

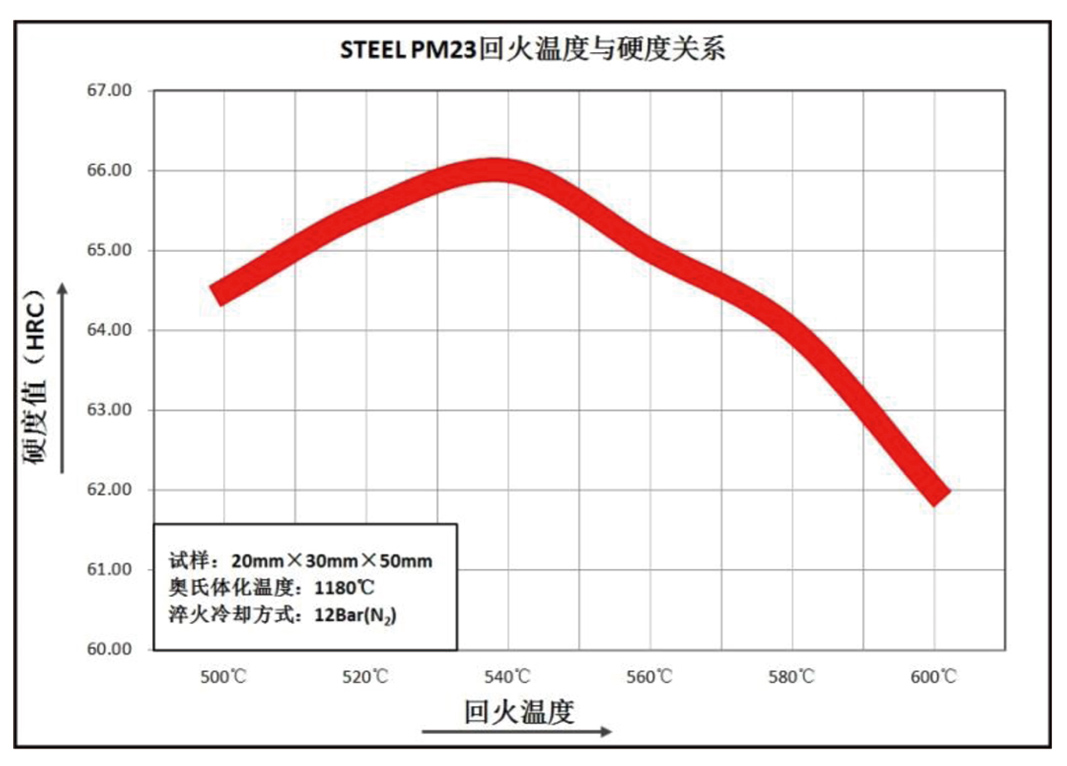

回火：建议在560°C温度下回火3次，每次至少要保温1小时以上，冷却至室温( 25°C)。

加工
适用于以下加工方式：机加工(磨光、车削、铣削)；抛光；塑性成型，电火花加工；焊接。
表面处理
此钢号是PVD (物理涂层)和CVD (化学涂层)的良好基底材料。如果需要氮化，建议采用2-15 um的渗层厚度，此外如果需要，此钢号也可以蒸汽氧化处理。
磨削
磨削的过程中，局部表面加热会导致退火、降低硬度、烧伤，必须避免。选择合理的加工制程与砂轮。
