STEEL PMDR2是一種含有鉬、鎢、釩合金粉末基質高速鋼，可用于對紅熱硬性要求高的場合。
0769-83137751
法國ERASTEEL：暫無
瑞典一勝百ASSAB：暫無
奧地利百祿BOHLER：暫無
日本日立HITACHI：暫無
圓棒：Φ18mm--140mm；
板料：厚度6mm--200mm；
預硬精：厚度6mm--70mm；

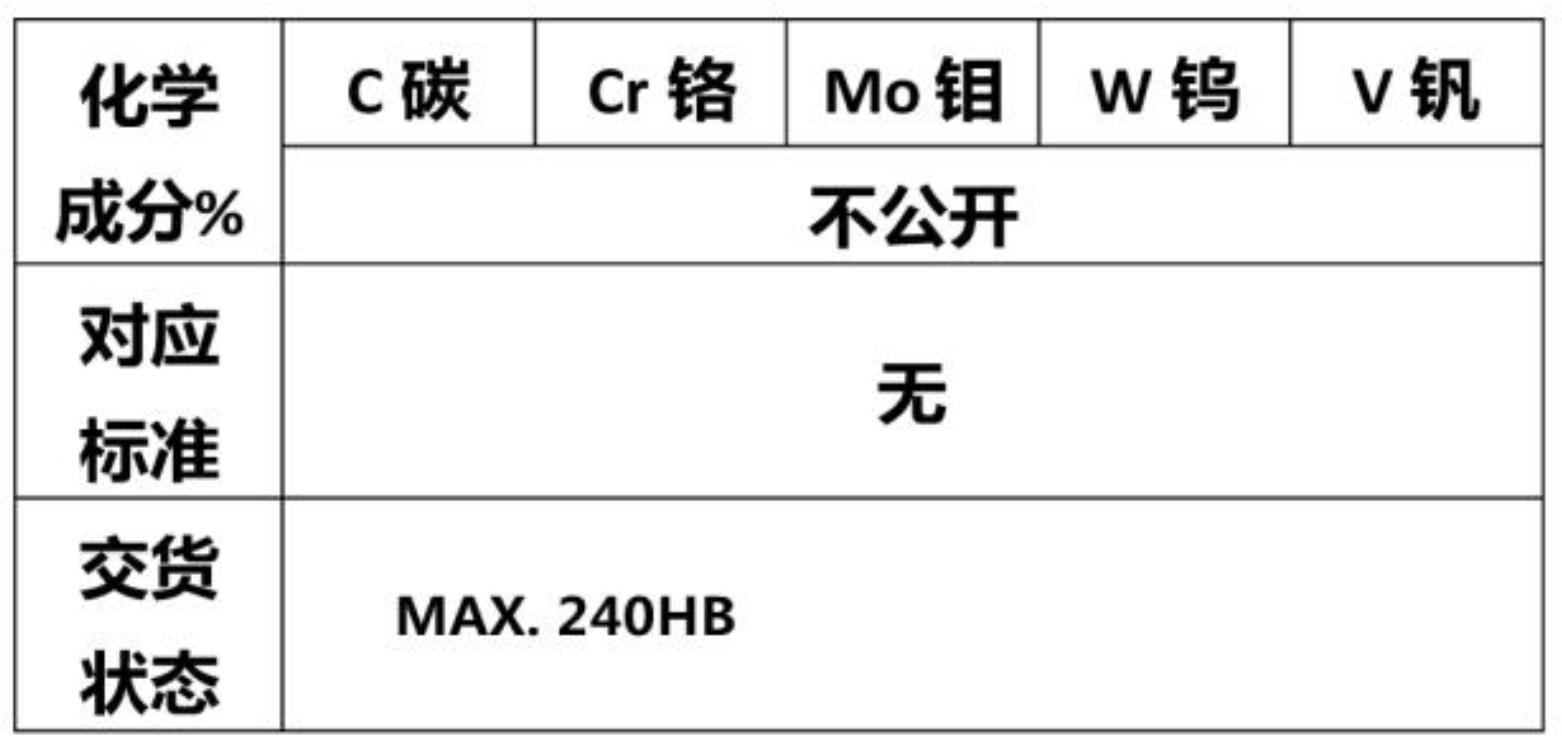

STEEL PMDR2是一種含有鉬、鎢、釩合金粉末基質高速鋼，其具有以下特性：
適合于用于制造沖切,高載荷沖壓和冷熱鍛、冷成形模具；
搓牙板、沖壓模具、沖頭、刀口，沖子料等高性能模具；

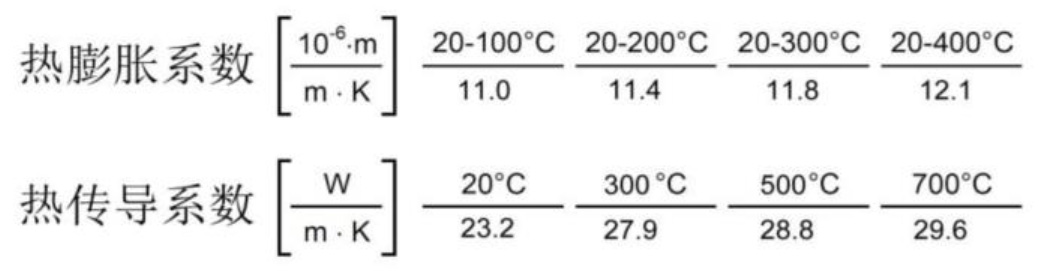

退火：在保護氣體內軟退火，于850-900°C的溫度下軟退火3小時,然后10°C~ 20°C/h緩冷到700°C ，隨后空冷。
去應力：在600°C~ 700°C之間去應力約2小時，隨后緩冷至500°C 。

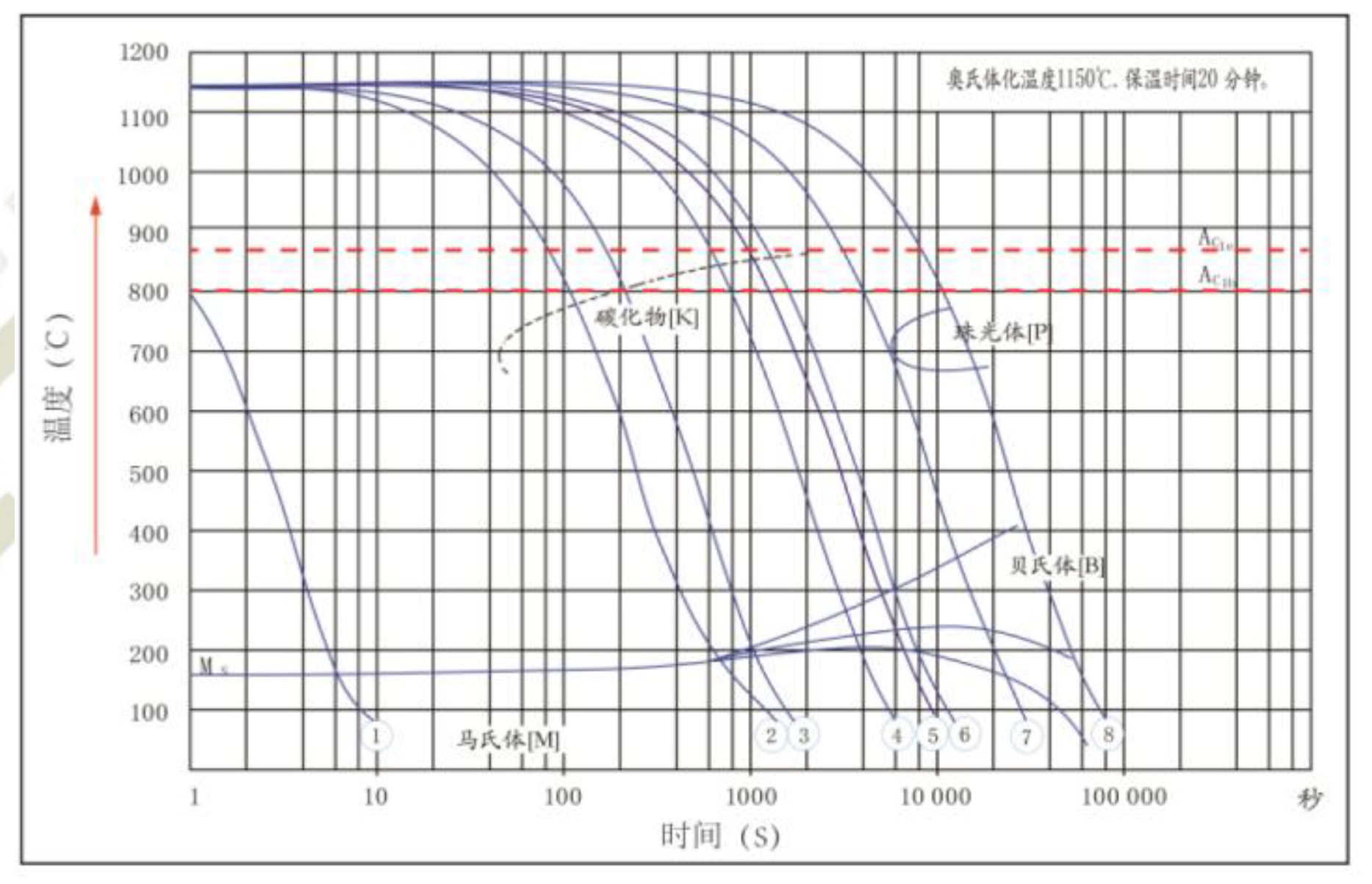

淬火：在保護氣體內淬火，于450~-500°C與850~900°C下分2步預熱在所需硬度適宜的溫度下奧氏體化。淬火冷卻介質(油/惰性氣體)冷卻至1100°C到800°C ，必須大于7°C/S冷卻速度。

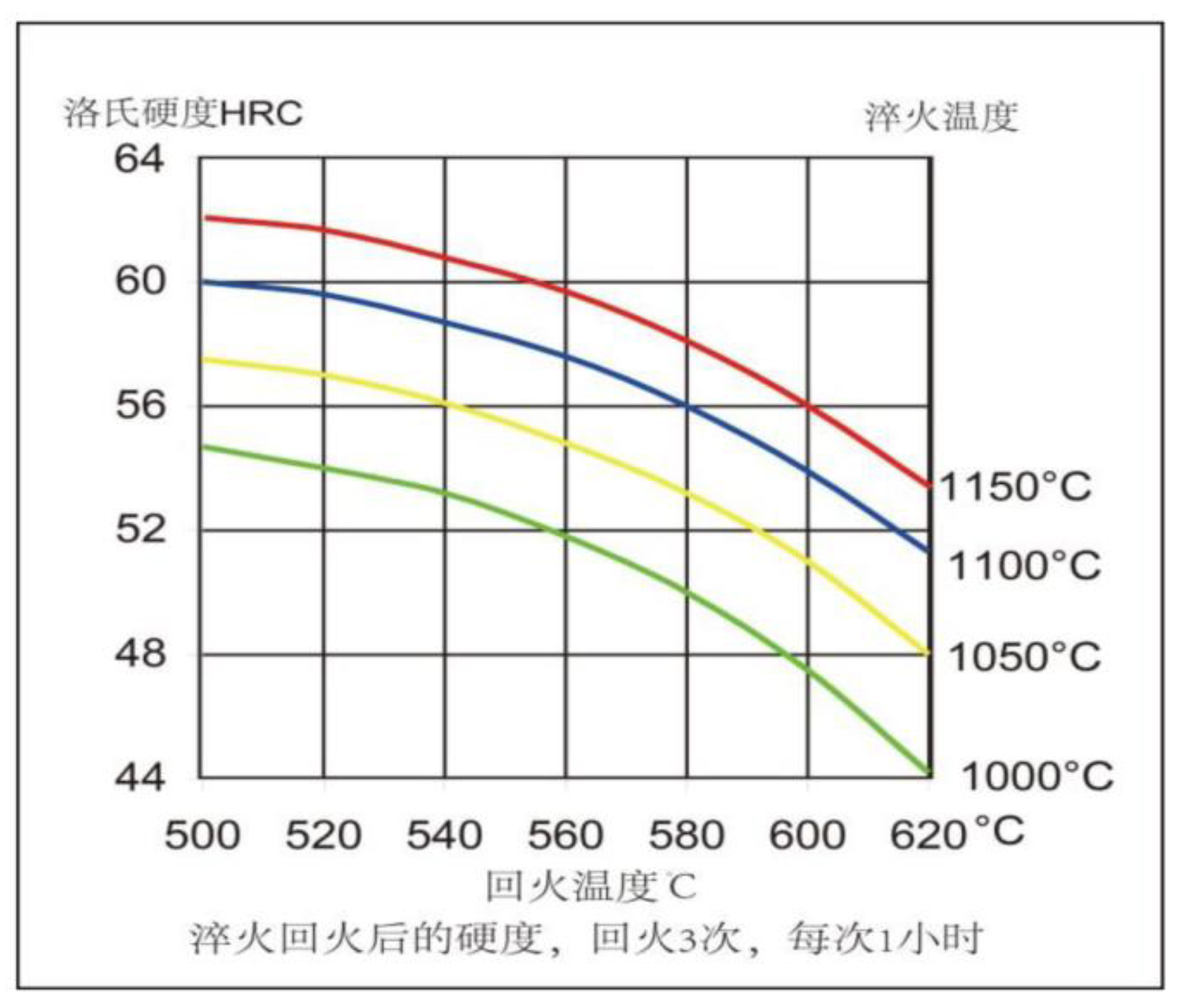

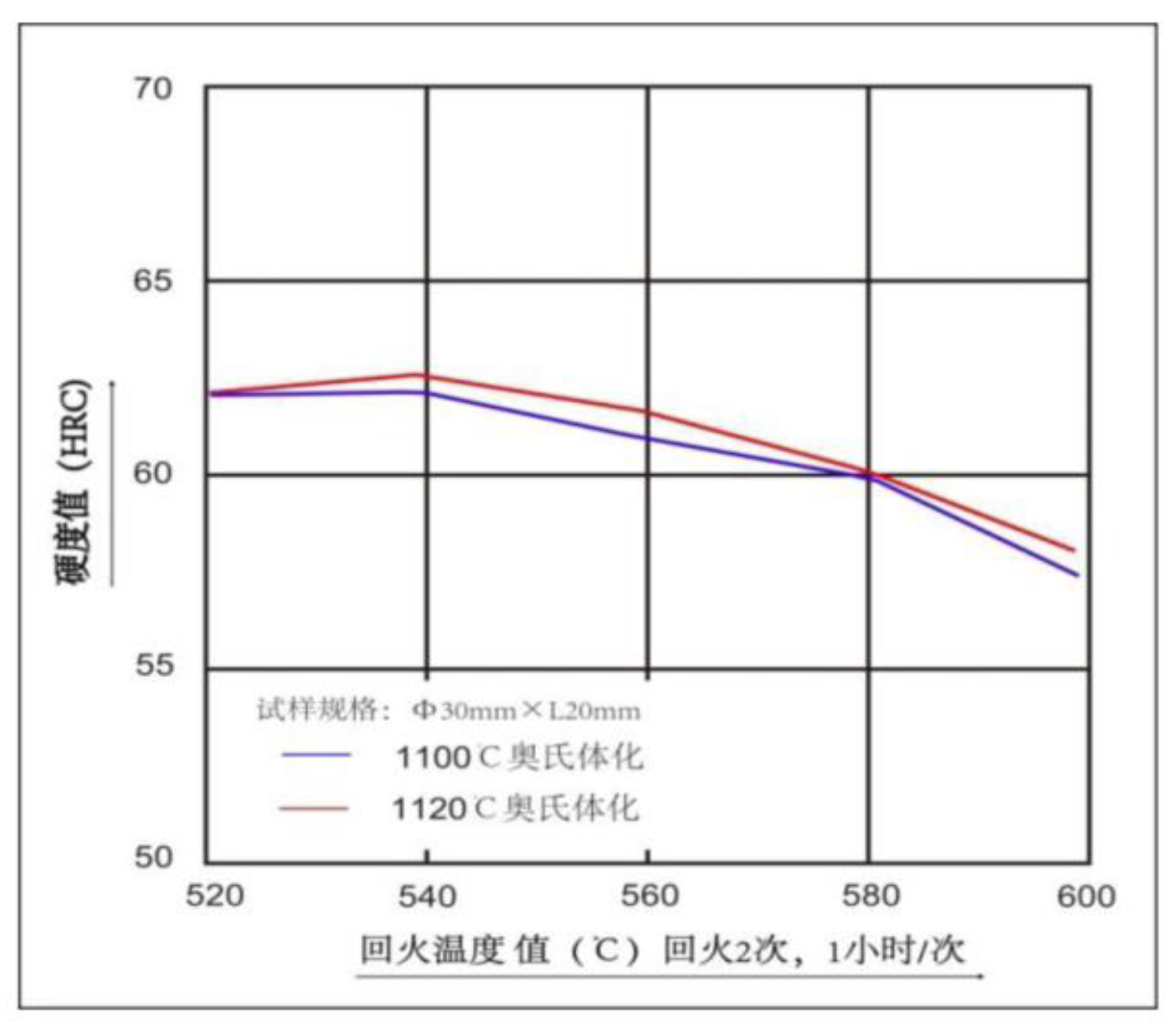

回火：建議在560°C溫度下回火3次，每次至少要保溫1小時以上，冷卻至室溫( 25°C)。

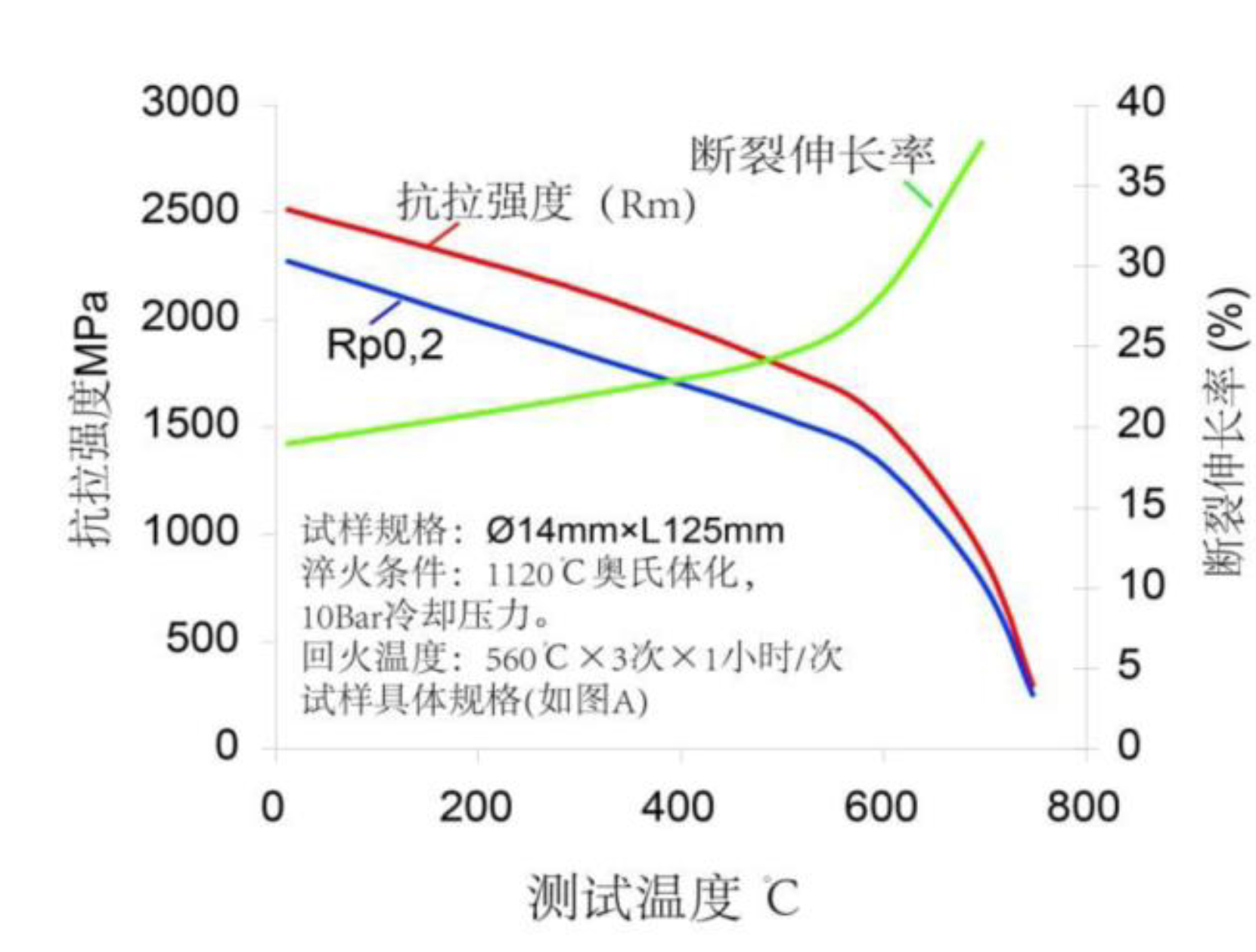

加工
適用于以下加工方式：機加工(磨光、車削、銑削)；拋光；塑性成型， 電火花加工。
表面處理
此鋼號是PVD (物理涂層)和CVD (化學涂層)的良好基底材料。如果需要氮化，建議采用2-15 um的滲層厚度，此外如果需要，此鋼號也可以蒸汽氧化處理。
磨削
磨削的過程中，局部表面加熱會導致退火、降低硬度、燒傷、必須避免。選擇合理的加工制程與砂輪。
全國服務熱線
咨詢電話
固話0769-83137751
郵箱dgzrjs@163.com
手機13925702449
地址：東莞市大朗鎮黃草朗第二工業區東勝路55號
技術支持：
備案號：
粵公網安備 44190002005368號
瀏覽手機版
掃一掃
