搜索一级黄色视频_黄色一级成人电影_黄色免费视频一级_一级a1级毛片免费看_欧美一级a视频免费放_特黄特一级免费毛片_黄色高清高潮一级_高清一级A A A片_一级做a爱片毛片免费

A.傳統制造技術
概述：傳統鑄造 高速鋼的工藝簡單、成本低。但由于其凝固速度緩慢，在結晶前形成大量碳和合金元素的偏析，從而形成晶間碳化物網。而為了消除碳化物的不均勻分布，采用高溫反復鍛打或軋制使其破碎并均勻分布，而這種鍛造過程易造成開裂，且受到加工設備和鍛壓比的限制導致了高速鋼從鑄錠到最后成品，材料在整個過程中的利用率僅在24%-36%之間。
缺點：采用傳統鑄造制備工藝的高速鋼在使用過程中易于產生應力集中，脆性大，韌性較差、成材率低等缺點。
B.電渣重熔技術
概述：電渣重熔技術是一種精煉冶金技術，它是一項重大的冶金技術進步，尤其是在改善高速鋼低倍組織和提高鋼材質量方面效果顯著。它是一種結合鋼液二次精煉與定向凝固的一種綜合冶金鑄造過程，通過這種方法可以減少鋼液的硫磷含量，提高鋼液純凈度，改善鋼的低倍組織。由于電渣錠冷速較快，使得鋼中碳化物分布更加均勻，組織的改善也提高了高速鋼的熱塑性。
缺點：盡管有著種種進步和優點，電渣重熔凝固速度依然偏低，晶粒依然較為粗大，碳化物尺寸分布依然不均勻，且其能耗高，生產效率低，生產過程中產生氟化物，對環境和人體危害較大。
C. 粉末冶金技術
概述：1965 年美國克魯斯伯 Crucible Steels 公司發明了粉末冶金法生產高速鋼，其生產工藝主要分為兩個步驟：
         一、氣體霧化制粉，其基本原理是將熔融的高速鋼經坩堝底部導流管限流后，以一定的流速流出，用高壓氬氣或純氮氣使之霧化成一定尺度分布的粉末。
        二、粉末成型，經篩分-預壓之后，在高溫（1100攝氏度）、高壓（100MPa）之下熱等靜壓固結、致密化成近終成型的毛坯或者先制備成鋼坯再經過機加工成最后的形狀。這種工藝有效地解決了一般熔煉高速鋼時鑄錠產生粗大碳化物共晶偏析的問題，得到細小、均勻的結晶組織。優點： 粉末冶金高速鋼組織細小，其強度和韌性分別是熔煉高速鋼的 2 倍和 2. 5 ～ 3 倍;強度高熱處理尺寸穩定性好，加工性能好、硬度高、耐磨性好。高溫熱硬度也比熔煉高速鋼提高 HRC1～ 2，物理機械性能高度各向同性，淬火變形小; 耐磨性能提高 20% ～ 30%；熱處理成品率高經濟效益好；成形性好，在制備精密、復雜道具方面有很大的優勢。
缺點：粉末高速鋼生產過程過于繁瑣，工序長，一般要經過制粉-篩分-壓制-燒結，成本高價格昂貴  ；此外其還存在制備工藝復雜、粉末氧化嚴重、難以制備大塊坯料等問題。

D.噴射成型技術
概述：噴射成型是由英國的Swansea大學教授A.Singer于1968年提出來的，并于1974年由R.Brooks等人成功將其應用于鍛造坯的生產，發展了著名的Osprey工藝，是利用快速凝固的方法制備高性能材料的先進技術。噴射成型高速鋼也屬于粉末冶金高速鋼，該技術消除了成分宏觀偏析問題，具有粉末冶金的組織特點。。
優點：噴射成形工藝是一種融合了傳統鑄造和粉末冶金優點的冶金技術，具體如下：
   （1）組織細小均勻；
   （2）噴射成形工藝相對于傳統工藝可容許更多的雜質元素；
   （3）工藝流程短、成品率高、成本低；
   （4）氧化程度小
缺點：沉積態坯件中總有一定量的疏松，但通常可通過擠壓、熱冷軋或熱等靜壓可達到完全密室，其最終產品效率明顯低于100%；材料損失來源于：1.熔滴的過噴 2.熔滴或顆粒   從坯件表面彈開 3.檢測報廢或加工損耗以及坯件基體和頂部去除 4.冶金質量問題的報廢。
E.噴射成型示意圖：

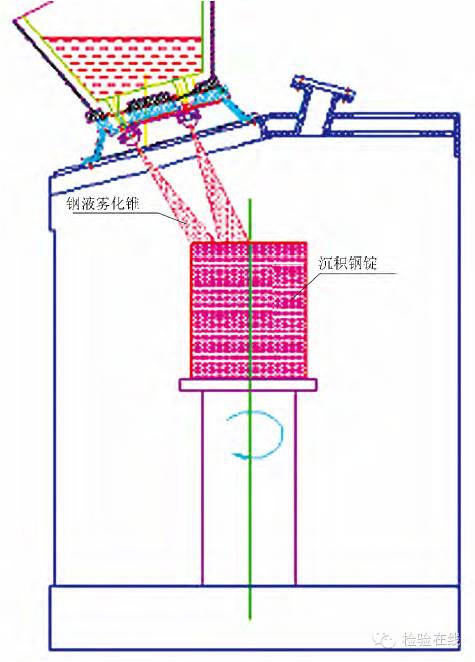

金屬粉末噴射成型工藝流程為：金屬液霧化—液滴高速飛行—液滴與沉淀器或模具碰撞變形及凝固成型。即首先將粉末加熱成熔融的金屬液，然后進行氣體霧化；在氣體射流的作用下，液滴加速飛行并迅速冷卻；當高速飛行的液滴在沉淀器內碰撞時，球形顆粒受沖擊作用而變成扁平狀，形成濺射片；通過沉淀器的冷卻作用顆粒迅速凝固，并在自熔性作用下積聚成型。

“在各個領域為客戶提供一流穩定的高品質鋼材及服務”是中瑞金屬 一直以來的目標及自我要求，為了能滿足廣大客戶于各領域的鋼材需求，中瑞集團與國內精選的優質鋼廠組成策略合作，致力于提供客戶價廉質優的材料來源，同時與國外知名鋼廠如日本日立金屬株式會社及瑞典鋼廠S?derfors Steel AB合作，引進高品質的特殊鋼材，成立華南、華東鋼材配銷中心，為客戶持續提供高品質、多元穩定的貨源及細致人性化的售后服務。

轉載自微信公眾號國際金屬在線，侵權請聯系刪除！
