搜索一级黄色视频_黄色一级成人电影_黄色免费视频一级_一级a1级毛片免费看_欧美一级a视频免费放_特黄特一级免费毛片_黄色高清高潮一级_高清一级A A A片_一级做a爱片毛片免费

時效鋼鐵殘余奧氏體轉變為馬氏體的方法有二：一是對奧氏體進行時效，二是進行冷加工。

以含25%Ni馬氏體時效鋼舉例，在采取第一種方法時，在固溶處理之后，將鋼再加熱到705°C保溫幾個小時，在保溫期間，從奧氏體中析出一部分鈦的金屬間化合物，由于奧氏體發生了時效彌散析出，結果，溶解于奧氏體中的合金元素的含量降低，奧氏體的馬氏體點升高，這樣，再通過冷處理，奧氏體可以基本上轉變為馬氏體。采取冷加工方式時，可以在固溶處理后，對鋼施加25%以上的冷變形，然后再進行冷處理。通過冷加工，也能達到促使馬氏體點升高的目的，并通過冷處理使奧氏體全部轉變為馬氏體。

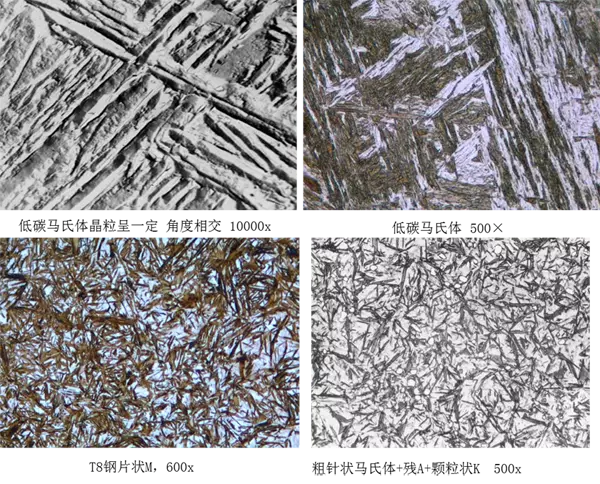

馬氏體

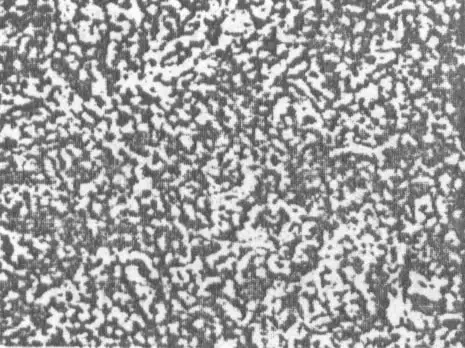

回火馬氏體

參考文獻：1.合金鋼 . 北京：冶金工業出版社

2.圖片來源公眾號每天學點熱處理
